如何解決Pogo Pin接觸不良問題呢?
文章出處:常見問題 責任編輯:深圳市華榮華電子科技有限公司 閱讀量:- 發表時間:2025-12-12 15:46:00

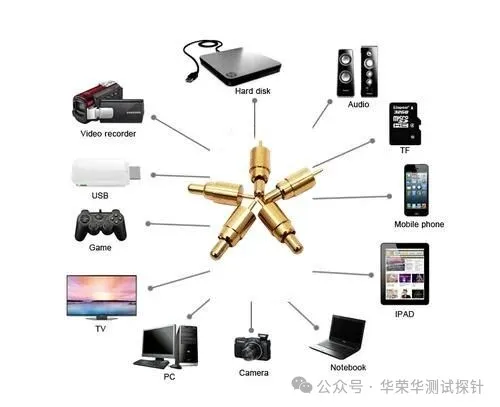

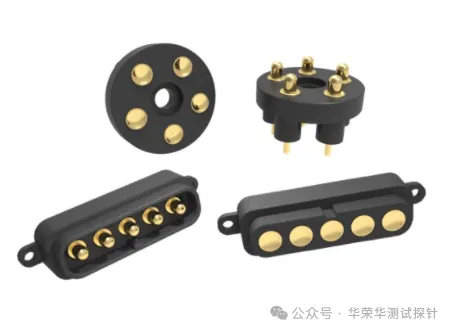

Pogo Pin(彈簧針)作為精密連接領域的核心組件,憑借其緊湊結構、彈性接觸特性,廣泛應用于消費電子(智能手表、藍牙耳機)、醫療設備(助聽器、診斷儀器)、汽車電子(電池管理系統)、半導體封測等場景。其接觸穩定性直接決定設備的可靠性 —— 在智能手表充電場景中,接觸不良會導致充電中斷、效率下降 30%;半導體封測時,微小的接觸失效可能引發產品誤判,造成批量損失;醫療設備中,接觸不良更可能危及患者安全。據行業統計,表面處理缺陷導致的連接失效占 Pogo Pin 售后問題的 42%,而頻繁插拔、環境腐蝕、結構疲勞等因素進一步加劇了接觸不良風險,成為制約精密設備可靠性的關鍵痛點
一、Pogo Pin 接觸不良的核心誘因深度解析

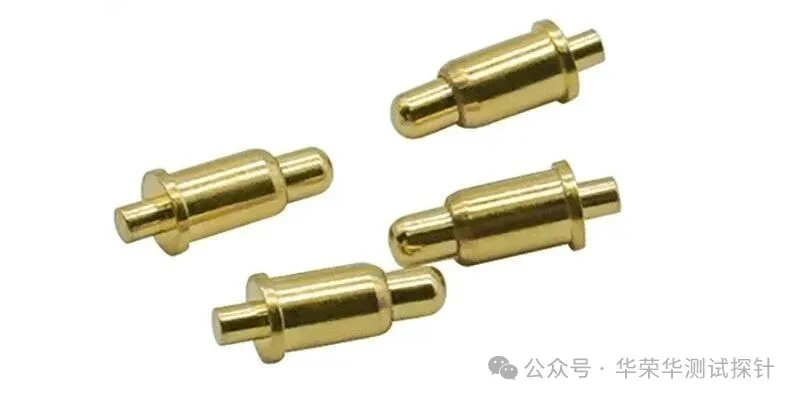

Pogo Pin 接觸不良的本質是 “導電通路破壞”,結合其 “針管 - 針芯 - 彈簧” 的三層結構特性與應用場景,核心誘因可歸納為四類:
1. 接觸界面的腐蝕與污染失效
Pogo Pin 的針芯(針頭)直接與被測件接觸,是導電關鍵部位,在汗液(消費電子)、潮濕空氣(戶外設備)等場景中,針頭鍍層易發生氧化、硫化或電化學腐蝕:如鍍金層孔隙率超標時,潮氣滲入會導致基材銅氧化生成絕緣層,使接觸電阻激增;助焊劑殘留、粉塵附著會形成物理阻隔,破壞金屬本征接觸,更嚴重的是,大電流傳輸產生的焦耳熱會加速腐蝕反應,形成 “發熱 - 腐蝕 - 接觸變差” 的惡性循環,尤其在汽車電子 10A 級大電流場景中,該問題更為突出
2. 材料與鍍層選型的匹配性缺陷
材料與鍍層是接觸穩定的基礎,選型不當直接導致失效:
?鍍層問題:選用薄鍍金層(<3μin)或孔隙率高的鍍層,無法抵御長期摩擦與腐蝕,使用中鍍層磨損暴露基材;軟金鍍層雖接觸電阻低,但耐磨性不足,高插拔次數場景易失效;未做鎳層打底或鎳層厚度不足(<3μm),會導致金層被基材 “吃薄”,壽命大幅縮短。
?基材與彈簧問題:針芯采用普通銅合金,硬度不足導致針頭變形;彈簧選用普通碳鋼,在高溫環境下易疲勞失效,使接觸壓力從設計值 30gf 衰減至無效區間,破壞接觸界面。
3. 結構設計與工藝的先天缺陷

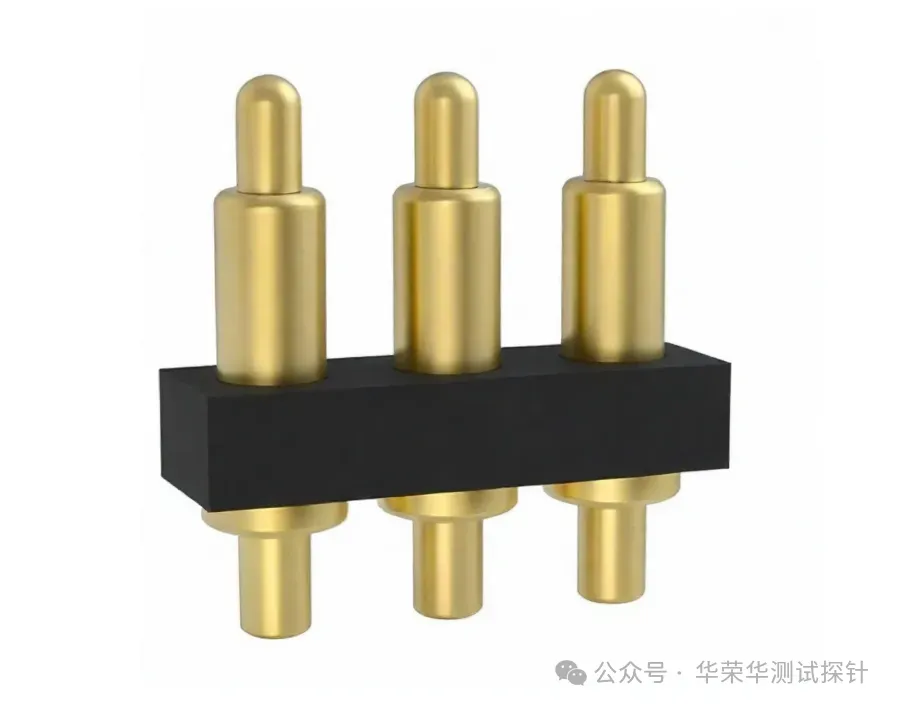

Pogo Pin 的結構設計直接影響接觸穩定性,常見問題包括:
?結構參數失衡:彈簧彈力設計不合理(彈力<30gf 無法保證接觸,>60gf 易導致針頭磨損);工作下壓行程與針管長度比超標(如剖斜面結構行程比>1/3),導致針芯晃動,接觸面積不穩定。

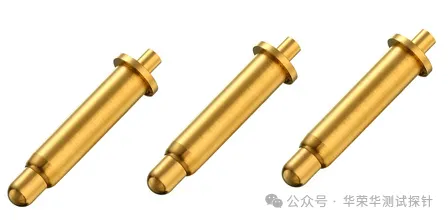

?針頭形狀不當:尖點過銳導致接觸面積過小,平面過大易積污,均會影響接觸可靠性;針管與針芯配合間隙過大(>0.01mm),振動環境下產生側向力,造成接觸偏移。

二、行業案例:Pogo Pin 接觸不良解決方案落地驗證
案例 1:消費電子智能手表充電接觸不良
某品牌智能手表充電模塊因 Pogo Pin 鍍層腐蝕,導致 3 個月內充電效率下降 30%。經檢測,原方案采用 5μin 薄鍍金層,孔隙率高,海南高濕環境下易受潮腐蝕。
解決方案:1)鍍層升級為 20μin 硬金 + 8μm 鎳層,孔隙率控制在 0.3% 以內;2)針頭改為球面設計,接觸壓力提升至 40gf;3)增加密封防護,隔絕潮氣。優化后,接觸電阻穩定在 25-30mΩ,鹽霧測試 96 小時無腐蝕,充電效率恢復至 98%,使用壽命從 6 個月延長至 2 年。
案例 2:半導體封測高頻插拔接觸不良
某半導體廠封測設備 Pogo Pin 因高次數插拔(日均 5000 次),3 個月后出現接觸電阻漂移。原方案采用軟金鍍層,耐磨性不足,鍍層磨損暴露基材。
解決方案:1)鍍層改為 30μin 硬金(維氏硬度提升 30%);2)采用斜面 + 滾珠結構,接觸阻抗<30mΩ;3)引入 Clean Pad 自動清潔工位,每 1000 次插拔清潔一次。優化后,插拔壽命突破 10 萬次,接觸電阻變化率<5%,設備誤判率從 1.2% 降至 0.1%。
