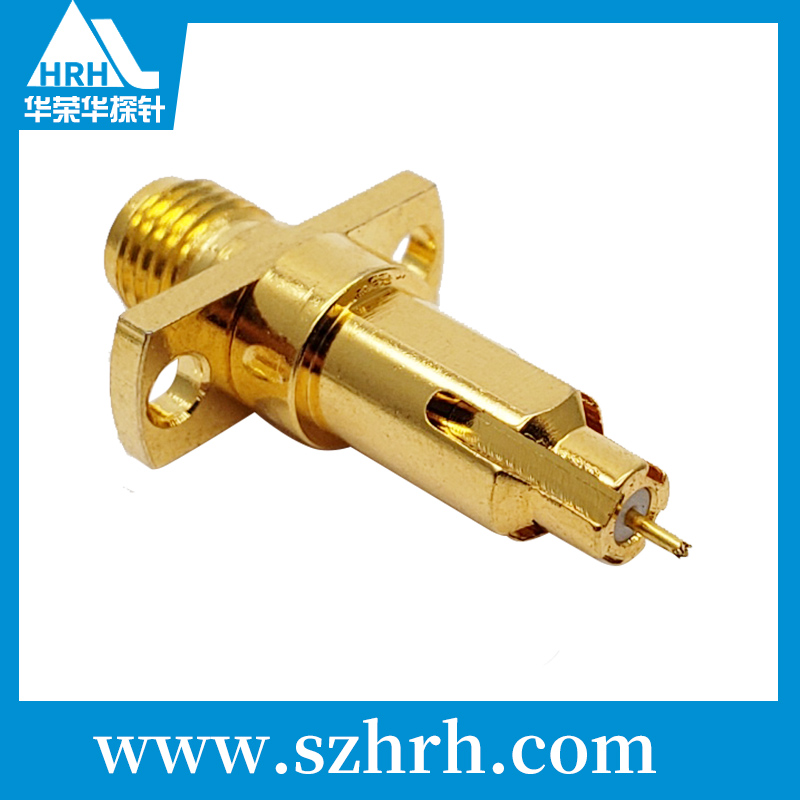

射頻探針的基本要求和工作原理：
1） 射頻探針由于其很小的幾何尺寸，人們可以假設平面標準件的等效模型純粹是集總式的。
2） 射頻探針的50-Ω平面傳輸線應當直接與DUT壓點相接觸而不用接觸導線。。
3） 射頻探針為了能同時接觸到DUT的信號壓點和接地壓點，需要將探針傾斜。
4） 射頻探針的接觸重復性比同軸連接器的可重復性要好得多。
5）射頻探針具有很高重復性的接觸可以進行探針的準確校準并將測量參考平面移向其極尖處。來自探針線和到同軸連接器的過渡所產生的探針的損耗及反射是通過由射頻電纜和連接器的誤差相類似的方式而抵消的。

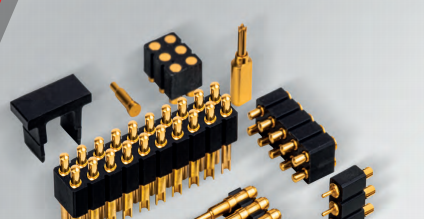

在最終插接組合插接件的時候，接觸端點（觸板）保持定位在正確位置，而且無法被推回，這一點是非常重要的。在進行該項檢查的時候，要使用最高34N的彈簧力將的定位針。大多數情況下將定位針安裝到電纜試驗臺的測試模塊中。定位針在設計上帶有連續針頭。測試的時候，將定位針觸板壓下。如果觸板位于正確的尾綴，則使針頭朝下移動。這樣。便可以和安裝在下面的測試探針或者開關針建立接觸，這反過來可以說明所涉及觸板的位置是正確的。和帶塑料針頭的開關針配套使用，可以進行無電壓測試。對例如扁平插頭或公頭插頭（僅允許在一個位置進行搭接）進行測試的時候，將使用防扭轉測試探針。只有這樣，才可以進行測試，而且不會發生損毀現象。在安裝的時候便應該已經位置正確的安裝這些探針。設計防扭轉測試探針的時候，設計了可以強行導入針頭，阻止扭轉發生。
